Выбор линейной каретки напрямую влияет на точность, плавность и срок службы оборудования. Даже качественная направляющая не сможет работать стабильно, если подвижный блок подобран без учёта нагрузки, скорости, условий эксплуатации и требований к жёсткости. Линейная каретка должна не просто подходить по размеру к рельсу, а соответствовать конкретной задаче: от лёгкого перемещения небольшой платформы до работы в составе тяжёлого станочного узла. Поэтому перед покупкой важно понимать, какие бывают каретки, чем они отличаются и какие параметры действительно имеют значение.
Какие бывают линейные каретки

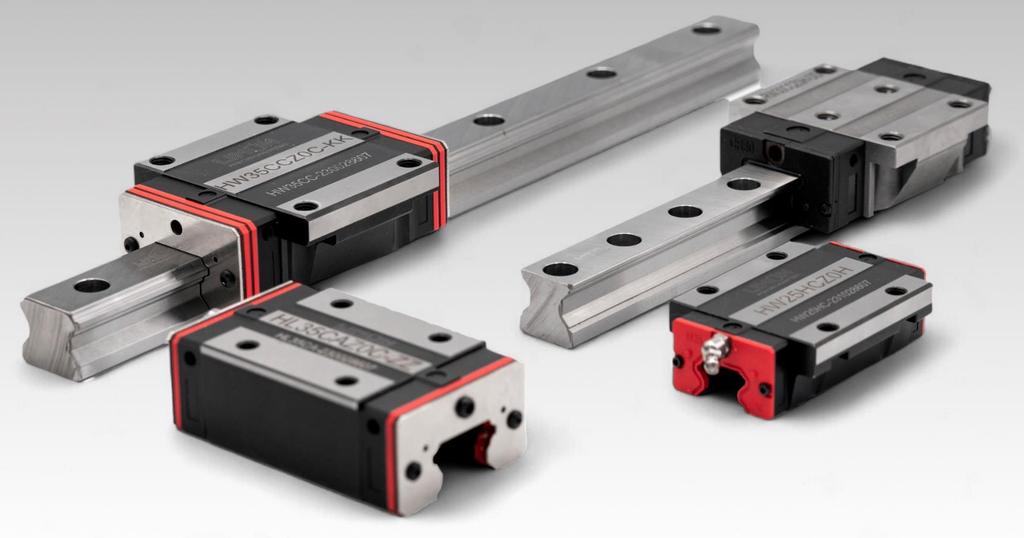

Линейные каретки различают по конструкции, типу тел качения, форме корпуса и назначению. Самые распространённые варианты — шариковые и роликовые. В шариковых каретках нагрузка передаётся через шарики, которые циркулируют внутри блока и обеспечивают плавное движение по направляющей. Такие решения хорошо подходят для большинства станков, автоматизированных линий, 3D-принтеров, упаковочного и измерительного оборудования.

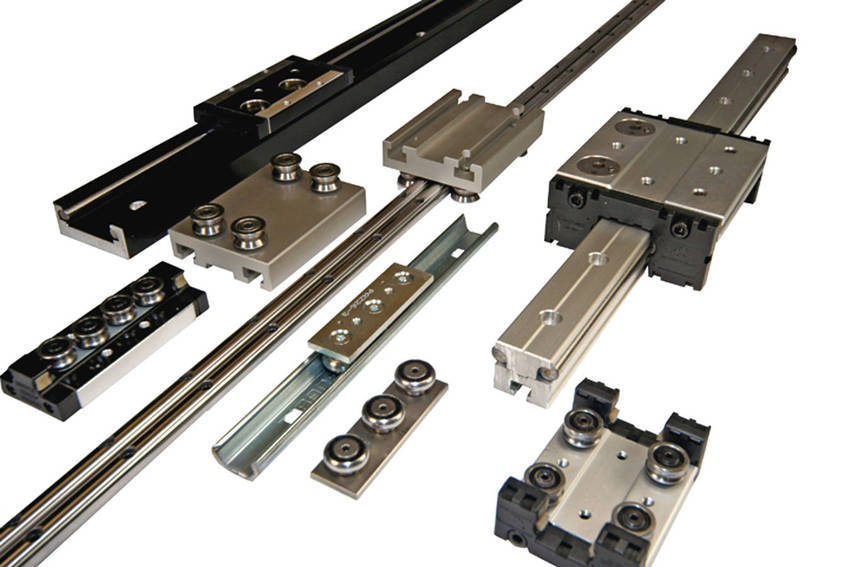

Роликовые каретки рассчитаны на более высокие нагрузки и повышенную жёсткость. Вместо шариков в них используются ролики, поэтому площадь контакта с дорожками качения больше. Это помогает лучше воспринимать моментные нагрузки и уменьшать деформации при тяжёлой работе. Такие каретки часто применяют в металлообрабатывающих станках, портальных системах, производственных комплексах и оборудовании, где важна высокая стабильность перемещения.
По форме корпуса каретки могут быть стандартными, удлинёнными, фланцевыми, компактными или низкопрофильными. Стандартные модели используют в универсальных задачах. Удлинённые лучше справляются с моментными нагрузками. Фланцевые удобны для монтажа широких рабочих узлов. Компактные и низкопрофильные варианты выбирают там, где ограничено пространство.
Основные виды линейных кареток:
- шариковые — универсальные, плавные и сравнительно лёгкие;
- роликовые — более жёсткие и рассчитанные на высокие нагрузки;
- фланцевые — удобные для крепления широких платформ;
- узкие — подходят для компактных механизмов;
- удлинённые — лучше выдерживают перекосы и моментные нагрузки.
Характеристики, на которые нужно смотреть
Первый параметр — совместимость с направляющей. Каретка должна подходить к рельсу по серии, профилю, ширине и классу точности. Внешне похожие элементы разных производителей не всегда взаимозаменяемы, поэтому важно сверять каталожные обозначения и монтажные размеры.
Второй важный показатель — грузоподъёмность. Учитывают не только массу перемещаемой детали, но и динамические нагрузки, ускорения, вибрации, возможные удары и моменты. Если каретка работает на пределе возможностей, её ресурс быстро снижается. Для ответственных узлов лучше закладывать запас по нагрузке, но без чрезмерного увеличения размера, чтобы не утяжелять конструкцию.
Также имеет значение класс точности. Для простых перемещений может быть достаточно стандартной каретки. Для фрезерных станков, измерительных систем и высокоточных механизмов нужны модели с более строгими допусками. Чем выше требования к повторяемости, тем внимательнее нужно относиться к точности направляющей, каретки и качеству монтажа.
Перед покупкой стоит проверить:
- тип и серию направляющей, с которой будет работать каретка;
- допустимую динамическую и статическую нагрузку;
- класс точности и наличие предварительного натяга;
- размеры корпуса и расположение крепёжных отверстий;
- защиту от пыли, стружки и загрязнений;
- способ смазки и доступность обслуживания;
- репутацию производителя и наличие документации.
Предварительный натяг помогает убрать люфт и повысить жёсткость узла. Но слишком большой натяг увеличивает сопротивление движению и может привести к ускоренному износу. Поэтому его выбирают по задаче: для лёгких перемещений нужен один уровень, для точной станочной обработки — другой.
Практические советы перед покупкой
Перед выбором каретки полезно оценить не только технические характеристики, но и реальные условия работы. В чистом помещении и при умеренной нагрузке достаточно стандартной защиты. Если оборудование работает рядом со стружкой, пылью, абразивом или влагой, нужны хорошие уплотнения, регулярная смазка и, при необходимости, дополнительные защитные кожухи.
Важно учитывать схему установки. Иногда одна широкая каретка справляется с задачей, но в других случаях лучше использовать две каретки на одной направляющей или пару направляющих с несколькими блоками. Такая схема повышает устойчивость и уменьшает риск перекоса. Особенно это важно для порталов, столов, тяжёлых платформ и узлов с вынесенной нагрузкой.
Не стоит выбирать каретку только по цене. Слишком дешёвый вариант может иметь неточную геометрию, слабые уплотнения или нестабильное качество дорожек качения. В результате узел начнёт шуметь, появится люфт, а оборудование потеряет точность. Гораздо надёжнее подбирать каретку по расчётной нагрузке, условиям эксплуатации и требованиям к ресурсу.
Линейная каретка должна соответствовать не абстрактной категории оборудования, а конкретному механизму. Для лёгкой автоматики важны компактность и плавность хода, для станка — жёсткость и точность, для загрязнённой среды — защита и удобство обслуживания. Если заранее проверить совместимость с направляющей, нагрузку, класс точности, тип корпуса и условия работы, покупка будет не случайной, а технически обоснованной. Такой подход помогает избежать лишних затрат, продлить срок службы узла и сохранить стабильность движения оборудования.
